Bissmillah, Halo Teman-teman kembali lagi kali ini penulis akan membuat artikel yang berkaitan dengan elektro jadi disini penulis akan membuat gerbang logika kombinasi menggunakan Aplikasi Proteus dan juga PCB

Peralatan yang digunakan
1. Laptop yang sudah terinstall Proteus
2. 1 Buah PCB
3. 1  Buah Resistor
4. 1 Buah LED
5. Kabel Jumper secukupnya
6. Battery untuk Pengetesan
7. Switch Saklar( Jika dibutuhkan)

Baca Juga : Membuat rangkaian Arduino dengan Sensor LM35 Pada Proteus

A. Penulis akan memberikan gambaran terlebih dahulu menggunakan Aplikasi Proteus

ini adalah sebuah rangkaian dari kombinasi Gerbang AND & OR yang akan menghasilkan tabel kebenaran sebagai berikut :

Secara garis besar, Jika A =0, B=0, C=0 maka akan menghasilkan OUTPUT adalah 0 atau akan menghasilkan LED Tidak menyala. Dan jika A=0, B=0, C=1 maka OUTPUT yang dihasilkan adalah 1 atau LED menyala, Nah, jika A=1, B=1, C=0 OUTPUT yang dihasilkan adalah 1, Yang Terakhir Jika semua 3 INPUT diatas mendapat nilai 1 maka OUTPUT yang dihasilkanpun akan mendapatkan 1 atau LED menyala.

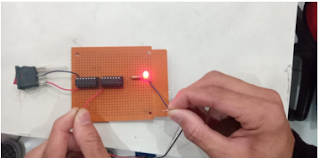

B. Uji Coba langsung Menggunakan IC 7408(AND) dan 7432(OR) pada PCB

a.       Lakukan uji coba dari kabel battery warna hitam dihubungkan kepada kabel warna biru kearah LED, dan Kabel Merah dari kabel battery dihubungkan ke pin 1 gerbang OR yang akan menghasilkan A= 0 B= 0 C= 1 OUTPUT = 1

b.      Lakukan uji coba dari kabel battery warna hitam dihubungkan kepada kabel warna biru kearah LED, dan Kabel Merah dari kabel battery dihubungkan ke pin 14 gerbang AND atau ke A yang akan menghasilkan A= 1 B= 0 C= 0 OUTPUT = 1

c.       Lakukan uji coba dari kabel battery warna hitam dihubungkan kepada kabel warna biru kearah LED, dan Kabel Merah dari kabel battery dihubungkan ke pin 1 gerbang AND atau ke B yang akan menghasilkan A= 0 B= 1 C= 0 OUTPUT = 0

d.      Lakukan uji coba dari kabel battery warna hitam dihubungkan kepada kabel warna biru kearah LED, dan Kabel Merah dari kabel battery dihubungkan ke pin 1 gerbang AND atau ke B yang akan menghasilkan A= 0 B= 1 C= 0 OUTPUT = 1, disini sedikit berbeda Ketika switch di ON kan maka yang hasil sebelumnya 0 pada saat di hubungkan ke B, sekarang OUTPUTnya menjadi 1 pada saat saklar/switch di ON kan.

C. Langkah-Langkah Pengujian

a)      Kombinasi Gerbang AND dan OR

1)      Membuat rangkaian terlebih dahulu

2)      Menghubungkan pin 14 pada IC7408 ke +5V sebagai input dan pin 7 di ground-kan

3)      Menghubungkan input A dan B secara berturut-turut ke Pin 13 dan 12 pada IC7408 atau Pin yang lainnya sesuai daftar datasheet dari IC7408

4)      Menghubungkan output dari IC7408 (dalam percobaan ini output adalah Pin 11) dengan pin 13 (dalam percobaan ini sebagai input) dari IC7432

5)      Menghubungkan input C ke Pin 12 pada IC7432 atau Pin yang lainnya sesuai daftar datasheet dari IC7432

6)      Mengatur saklar input A, B, dan C sedemikian rupa sesuai dengan table kebenaran untuk gerbang AND dan OR dengan ketentuan untuk menghasilkan input low saklar dihubungkan ke ground, sedangkan jika ingin input high saklar dihubungkan ke +5V. Rangkaian hanya akan menghasilkan output high jika semua input high, kombinasi input selain itu akan menghasilkan input low.

7)      Menguji rangkaian tersebut dan mencatat hasilnya pada table kebenaran.



-          Dari Battery lakukan pengetesan dengan menghubungkan kabel (-) atau kabel negative kearah kabel warna biru kea rah LED

-          Untuk pengetesan sesuai table kebenaran kabel (+) atau kabel Positive kearah kabel A(Warna Hitam kearah Switch), B (Warna Merah kearah Switch), dan C(Warna merah kearah IC gerbang OR pin 1).

Nah begitu hasil dari Kombinasi antara gerbang AND & OR, Untuk cara pengetesannya bisa dilihat dari video di bawah ini. Semoga bisa membantu teman-teman.
